Sichtmauerwerk
KS-Sichtmauerwerk mit glatter oder strukturierter Oberfläche bietet eine Fülle von gestalterischen Möglichkeiten, speziell auch in Kombination mit anderen Baustoffen, wie Holz, Glas und Beton. Das feine Fugennetz gliedert die Sichtmauerwerksflächen maßstäblich und unaufdringlich. KS-Sichtmauerwerk kann unbehandelt bleiben, farblos imprägniert oder deckend gestrichen werden. Sowohl bei Außen- als auch bei Innenwänden wird KS-Sichtmauerwerk als Gestaltungselement eingesetzt.
Außensichtmauerwerk

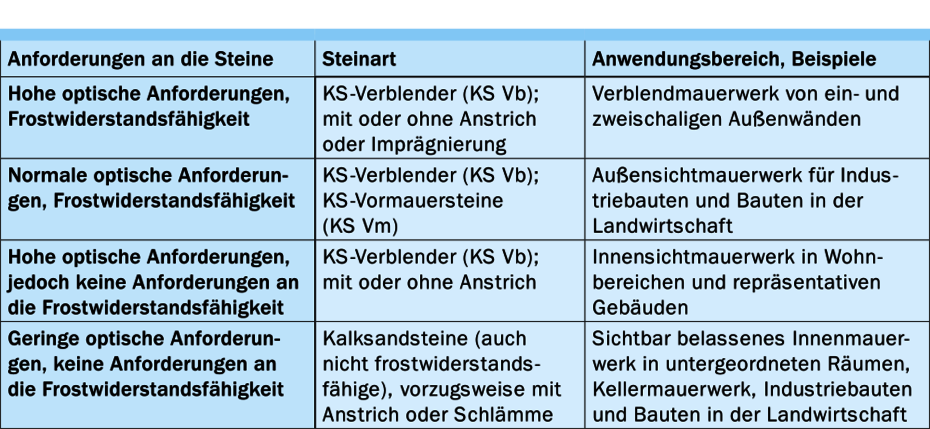

Nach DIN EN 1996-2/NA sind frostwiderstandsfähige Kalksandsteine nach DIN 20000-402 zu verwenden und zwar:
- KS-Verblender (KS Vb) oder KS-Vormauersteine (KS Vm) für zweischaliges Mauerwerk mit oder ohne Wärmedämmung
- KS-Verblender (KS Vb) oder KS-Vormauersteine (KS Vm) für einschaliges Außensichtmauerwerk
- KS-Verblender (KS Vb) bei Kellereingangsmauern, Stütz- und Gartenmauern, stark strukturiertem Mauerwerk, Schornsteinköpfen und ähnlichen Anwendungsbereichen

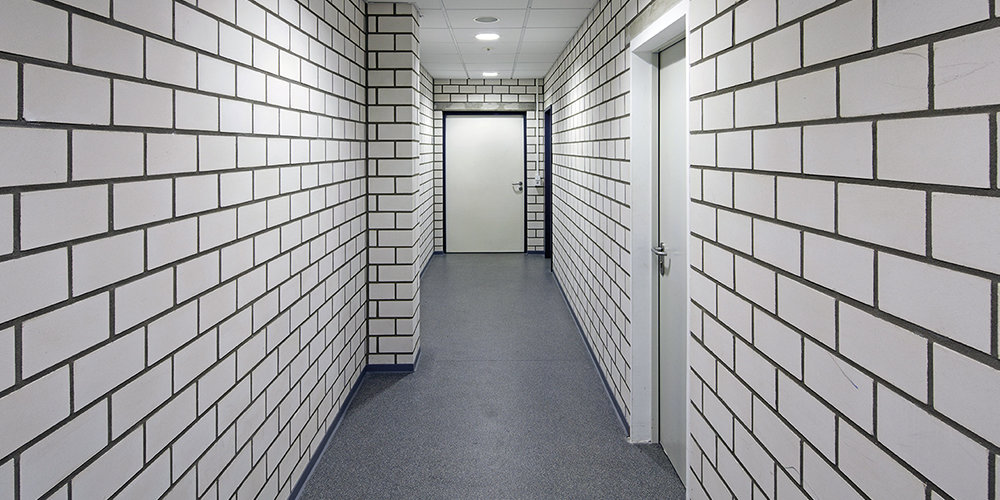

Innensichtmauerwerk
Für Innensichtmauerwerk spielt die Frostwiderstandsfähigkeit der Steine üblicherweise keine Rolle. Spezielle Verblendsteine für Innensichtmauerwerk gibt es nicht, so dass hier im Einzelfall zu entscheiden ist, ob KS-Verblender, KS-Vormauersteine oder Kalksandsteine ohne besondere Anforderungen (Hintermauersteine) – letztere bei geringeren optischen Anforderungen – zur Anwendung kommen. Regional werden auch Kalksandsteine mit höheren optischen Anforderungen für Innensichtmauerwerk mit der Bezeichnung „IS“ angeboten.
Gestalterische Wirkung und Erscheinungsbild
Der Begriff Sichtmauerwerk ist nicht eindeutig definiert, und es kann sehr Unterschiedliches darunter verstanden werden. Einheitliche Kriterien für das optische Erscheinungsbild von Sichtmauerwerk gibt es nicht. Um Missverständnisse zwischen Planern, Bauunternehmern und Bauherren zu vermeiden, muss daher die erwartete Leistung – das Sichtmauerwerk – in der Leistungsbeschreibung möglichst vollständig und eindeutig beschrieben werden. Zu empfehlen ist, dass in der Leistungsbeschreibung neben Mustersteinen auch eine Musterfläche vereinbart wird. Mit Hilfe einer solchen Musterfläche können Steine, Mauerverband und Verfugung festgelegt und abgestimmt werden.
Die konstruktive Ausführung von Mauerwerk dagegen ist in Normen, Richtlinien und Merkblättern eindeutig beschrieben.

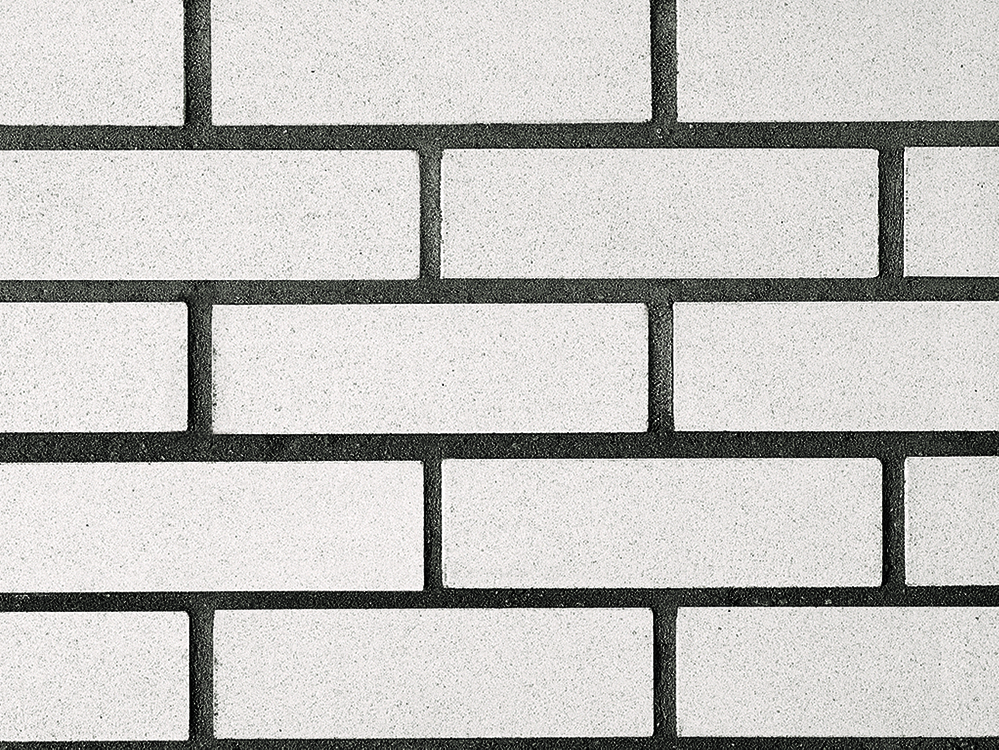

Format NF

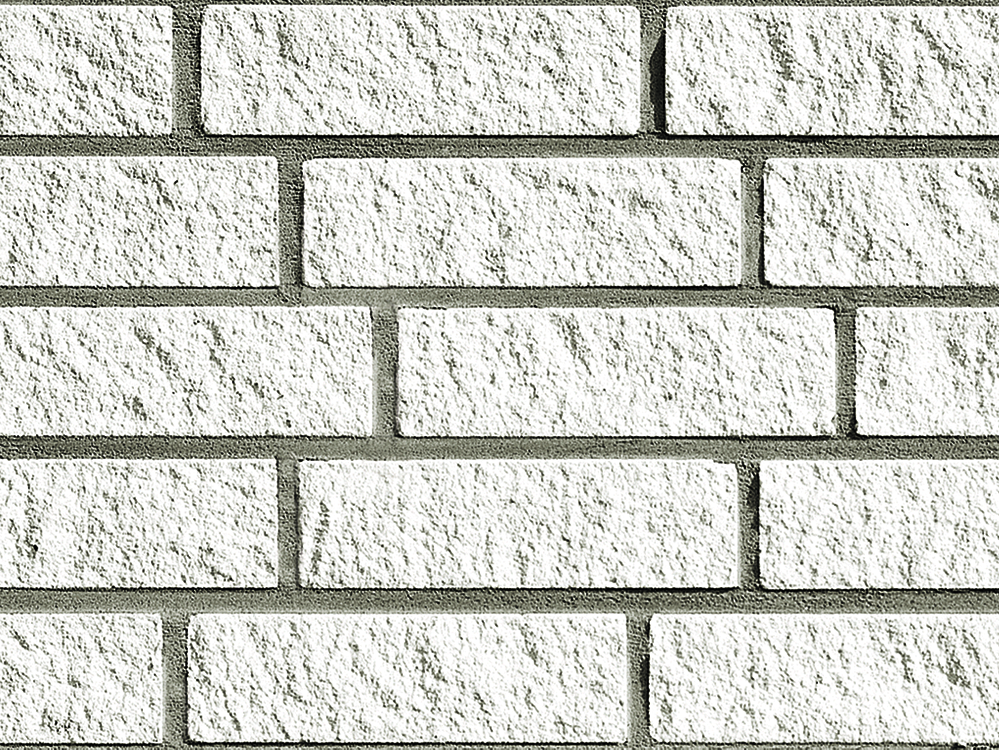

Format NF, weißer Fugenmörtel
Konstruktive Ausführung
Sicht- und Verblendmauerwerk wird nach der Mauerwerksnorm DIN EN 1996/NA ausgeführt sowie nach VOB/C:ATV DIN 18330 ausgeschrieben und abgerechnet.
Festgelegt sind:
- Die Soll-Dicken der Fugen mit Stoßfugen = 1 cm und Lagerfugen = 1,2 cm
- Das Überbindemaß beträgt mindestens das o,4-fache der Steinhöhe. Bei Schichthöhen unter 12,5 cm gilt lol ≥ 4,5 cm.
- Die Begrenzung der zulässigen Maßabweichungen der Steine und des Sichtmauerwerks
Diese Festlegungen sind konstruktiv begründet und betreffen sowohl Sichtmauerwerk als auch Hintermauerwerk, das verputzt wird. Sie sagen jedoch wenig über das optische Erscheinungsbild aus.

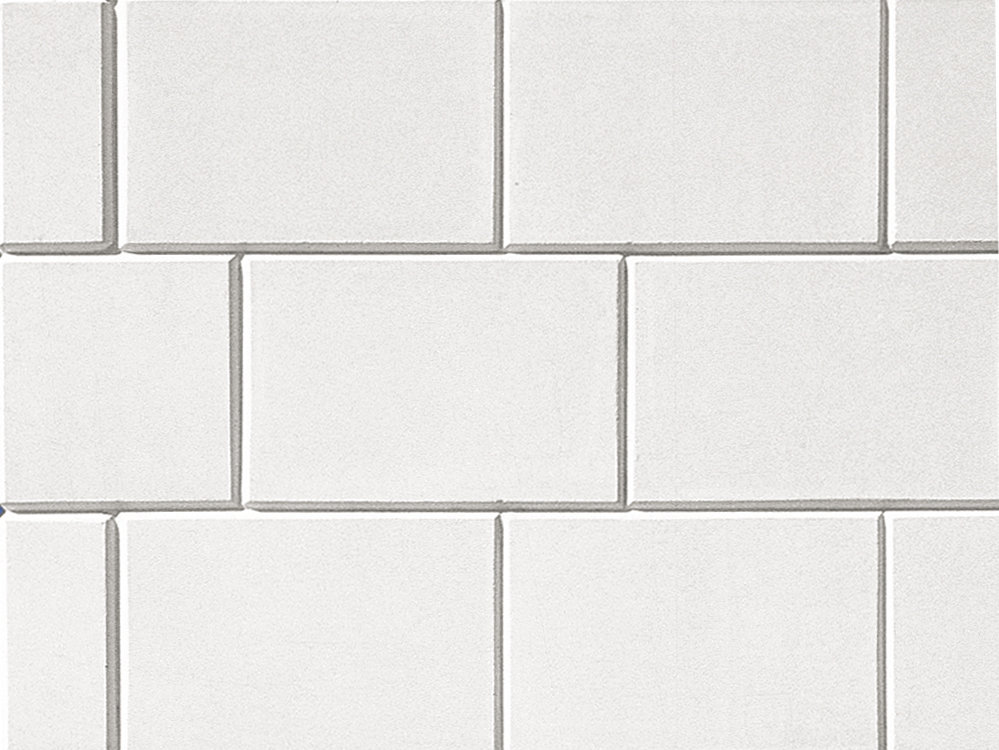

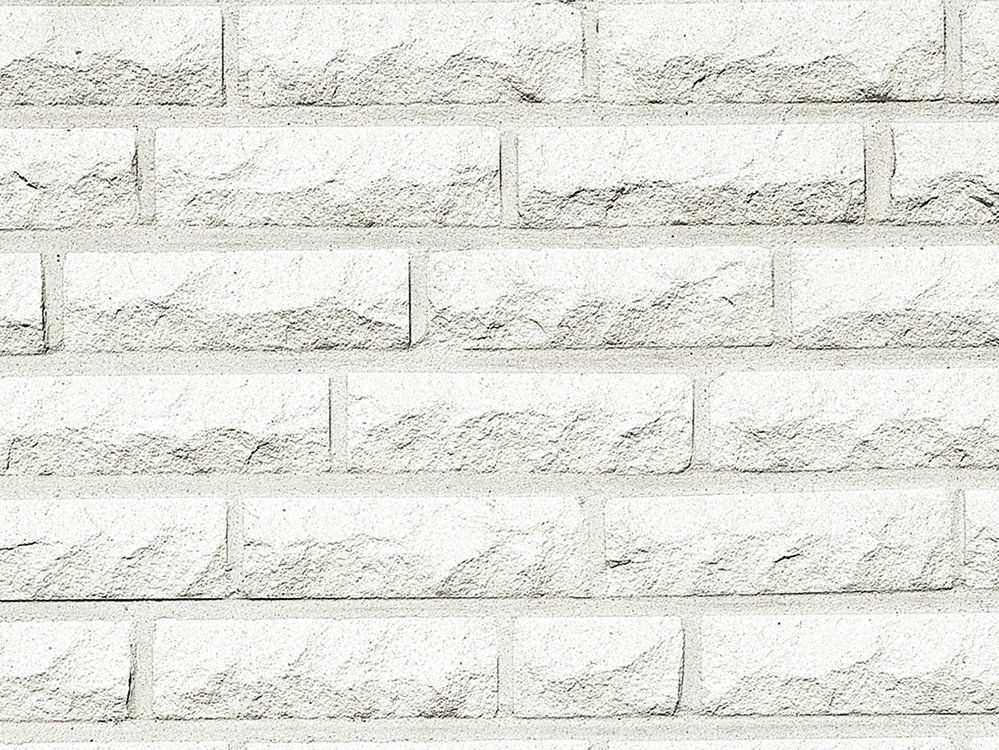

Inhalt ausblendenSteinformat und spezielle Steinoberflächen
Für Sichtmauerwerk sind hochwertige Verblendsteine zu verwenden. Sofern das Sichtmauerwerk nicht deckend gestrichen wird, sind die Verblendsteine für ein Gebäude nur von einem Werk zu beziehen, da sonst Farbunterschiede nicht zu vermeiden sind.
Weiterhin sollten die Liefermengen so disponiert werden, dass sie für einen Bauabschnitt oder zumindest für einen Wandabschnitt ausreichen, da auch geringe Unterschiede von Produktionscharge zu Produktionscharge nicht ganz auszuschließen sind.

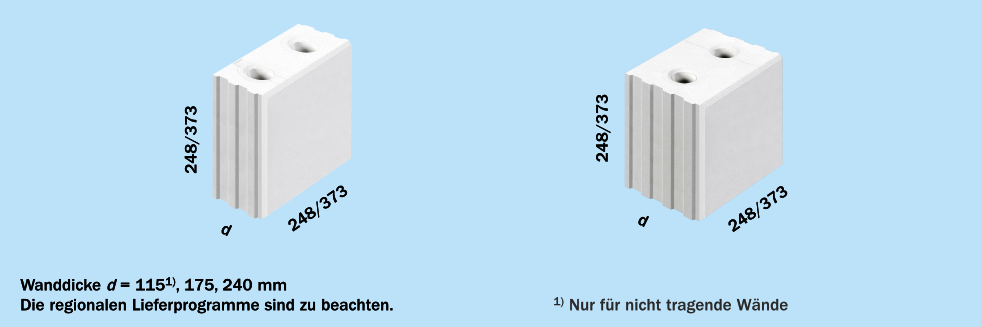

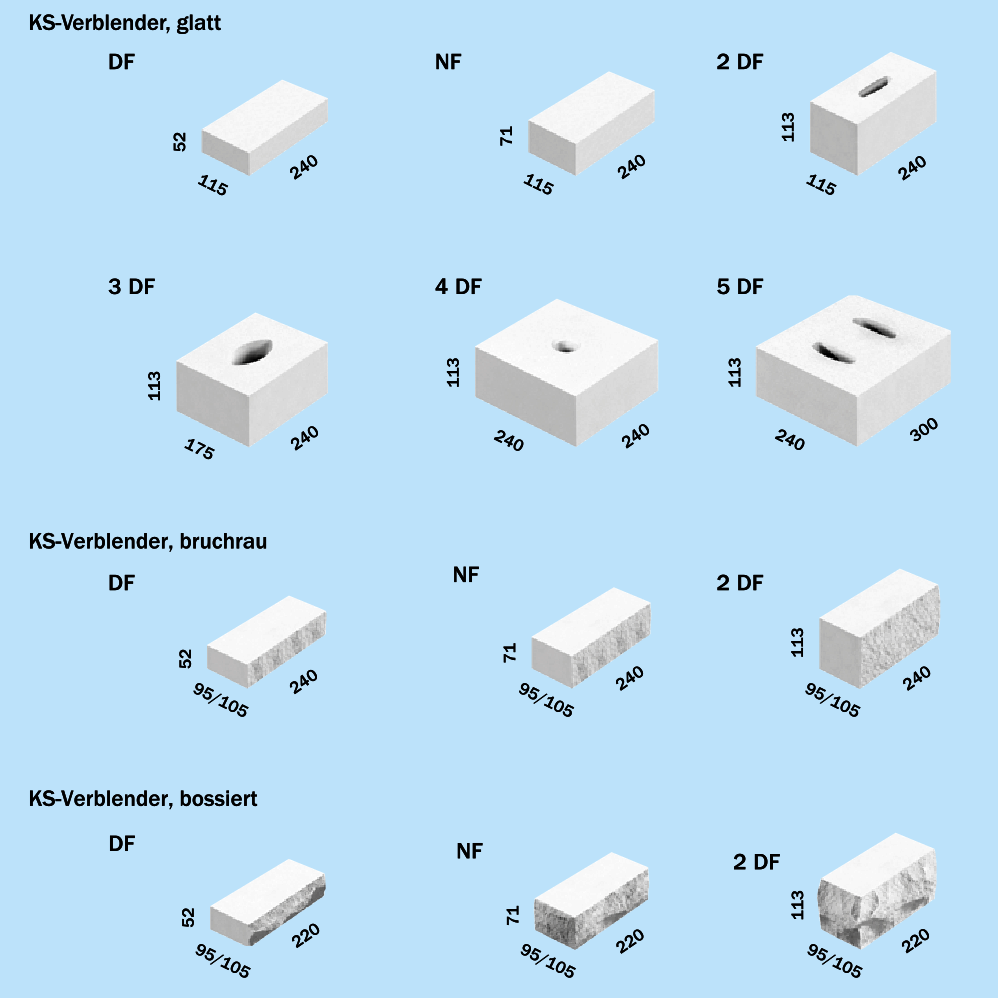

Verblendsteine gibt es in sehr unterschiedlichen Formaten, vom DF (Schichthöhe 6,25 cm) und NF (Schichthöhe 8,3 cm) zum 2 DF (Schichthöhe 12,5 cm) und größeren Formaten, z.B. 4 DF (115) (Schichthöhe 25 cm).
Hierbei ist zu berücksichtigen: Je größer das Steinformat ist, desto stärker fallen Unregelmäßigkeiten bei den Steinen oder insbesondere beim Mauerverband auf. Bei großformatigen Verblendsteinen sollten daher der Mauerverband, die Eckausbildungen sowie das Einpassen der Tür- und Fensteröffnungen in den Mauerwerksverband geplant werden.
KS-Verblender und KS-Vormauersteine haben herstellungsbedingt jeweils nur eine kantensaubere Kopf- und Läuferseite. Das ist beim Vermauern durch entsprechendes Drehen der Steine zu berücksichtigen. Bei erhöhten Anforderungen, wie z.B. beidseitigem Ein-Stein-Sichtmauerwerk, kann es erforderlich sein, auf der Baustelle eine gewisse Anzahl von Steinen auszusortieren.
Mauerverband
Sichtmauerwerk von Verblendschalen oder Einsteinmauerwerk mit einer Steinreihe je Schicht wird meist im Läuferverband ausgeführt. Zur Verbesserung der Risssicherheit ist ein Mauerverband mit halbsteiniger Überdeckung einem Verband mit viertelsteiniger Überdeckung vorzuziehen.

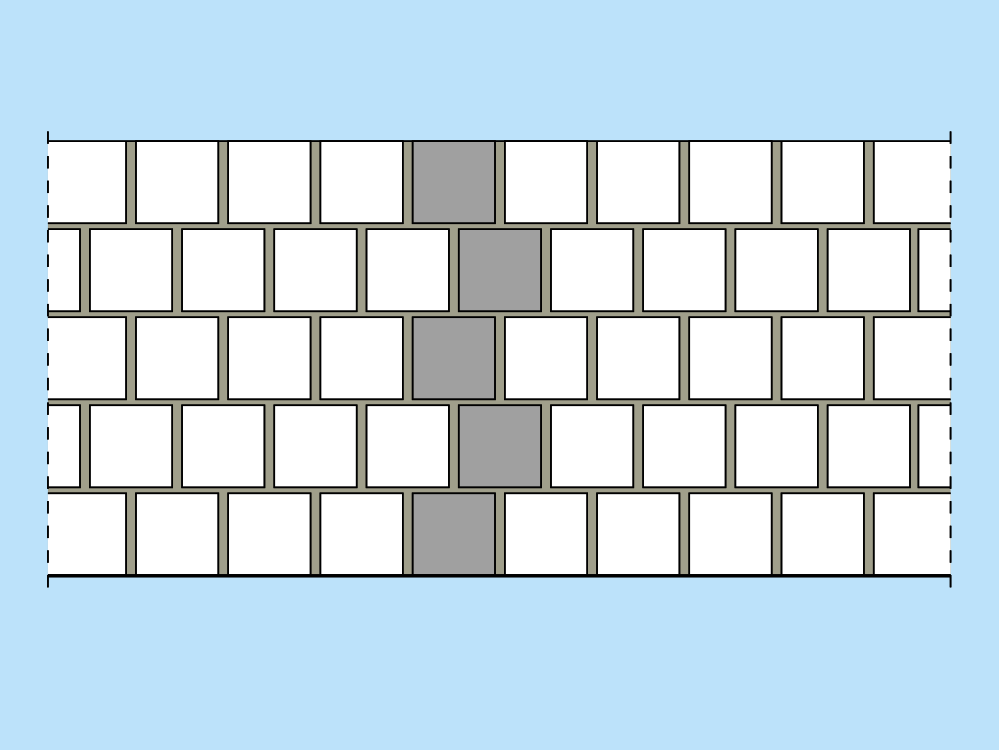

Übersicht verschiedener Verbände
Verfugung
Die Art der Verfugung hat ebenfalls großen Einfluss auf das Erscheinungsbild und die technischen Eigenschaften des Mauerwerks. Werden an die zu errichtenden Wände aus Sichtmauerwerk Anforderungen an die Luftdichtheit oder den Schallschutz gestellt, ist grundsätzlich auf eine sorgfältige Vermörtelung der Lager- und Stoßfugen zu achten.
Die nachfolgend dargestellten Ausführungsvarianten können zur Anwendung kommen.
Nachträgliche Verfugung
Die nachträgliche Verfugung führt zu glatten Fugen. Der Fugenmörtel wird nach Fertigstellung der Sichtmauerwerksfläche in einem separaten Arbeitsgang eingebracht. Dadurch kann die Mörtelfugenfarbe unabhängig vom Mauermörtel gewählt werden.
Fugenfarbe: Die Farbe des Fugenmörtels bestimmt den Kontrast zwischen Steinen und Fugen. Weiße Verblendsteine mit weißen Mörtelfugen ergeben ein flächig wirkendes Sichtmauerwerk. Steine und Fugen treten in der Fläche optisch stark zurück. Bei dunklem Fugenmörtel und hellen Steinen sind die einzelnen Steine und Schichten deutlicher abzulesen. Außenschalen mit Dicken < 105 mm müssen nach DIN EN 1996-2/NA grundsätzlich mit Fugenglattstrich ausgeführt werden.
Fugenglattstrich
Der Fugenglattstrich ergibt im Allgemeinen halbrund geformte Fugen. Der Mauermörtel wird beim Aufmauern des Sichtmauerwerks mit einem Schlauch oder einem Fugholz glattgestrichen.
Hierbei handelt es sich um eine technisch einwandfreie und sehr wirtschaftliche Technik, bei der jedoch vorauszusetzen ist, dass die Maurer die Technik des Fugenglattstrichs beherrschen und ein optisch einwandfreies Fugenbild erstellen können.
Geschlämmtes Mauerwerk
Geschlämmtes Mauerwerk wird häufig bei Kellermauerwerk, in Nebenräumen oder bei Industriebauten als preisgünstige Form des Sichtmauerwerks (sichtbar belassenes Mauerwerk) mit Abstrichen an das optische Erscheinungsbild ausgeführt.
Durch das Schlämmen mit einem Quast beim Aufmauern entsteht ein mehr oder weniger „rustikales Sichtmauerwerk“, das anschließend mit einem deckenden Anstrich versehen werden kann. Wirtschaftlich erstelltes Planstein-Mauerwerk mit unvermörtelten Stoßfugen erhält durch Schlämmen eine optisch geschlossene Oberfläche.
Inhalt ausblendenOberflächenbehandlung
Sichtmauerwerk kann aus optischen Gründen farblos imprägniert oder mit einem deckenden Anstrich versehen werden.
Auf witterungsbeanspruchtem KS-Außensichtmauerwerk sind nur Beschichtungen und Imprägnierungen geeignet, die die Wasserdampfdurchlässigkeit gegenüber dem unbehandelten Stein nicht erheblich vermindern. Deshalb sollten für KS-Außensichtmauerwerk nur lmprägniermittel und Beschichtungssysteme angewendet werden, die vom Hersteller des Beschichtungssystems ausdrücklich für KS-Außensichtmauerwerk als geeignet angegeben sind.
Eine farblose Imprägnierung verändert das Erscheinungsbild des Sichtmauerwerks nicht, sie bewirkt jedoch einen gewissen Selbstreinigungseffekt und wirkt insbesondere bei Verblendsteinen mit strukturierten Oberflächen einer Verschmutzung entgegen. Nach Regen trocknet das Sichtmauerwerk an der Oberfläche gleichmäßig und schnell ab, unterschiedliche Feuchtigkeit tritt optisch nicht in Erscheinung.
Bei deckenden Anstrichen wirkt das Sichtmauerwerk flächig. Der Kontrast zwischen Steinen und Fugen tritt in der Fläche deutlich zurück. Leichte Verschmutzungen beim Erstellen des Sichtmauerwerks oder Unregelmäßigkeiten der Verfugung sind weniger auffällig.
Eventuelle Mängel an den Steinen müssen bei der Anlieferung, in jedem Fall jedoch vor der Verarbeitung dem Lieferanten angezeigt werden. Keinesfalls sollten Steine verarbeitet und erst später reklamiert werden.
Inhalt ausblendenGefahr durch Witterungseinflüsse
Ein langfristig einwandfreies Erscheinungsbild von KS-Sichtmauerwerk setzt voraus, dass das Mauerwerk handwerksgerecht erstellt wird. Es ist auch auf eine wirksame Ableitung des Regenwassers zu achten. Horizontale und schräge Mauerwerksflächen sind mit wasserundurchlässigen Materialien abzudecken. Fensterbänke und Attikaabdeckungen sollten mit Überstand und Tropfkante ausgeführt werden.
Inhalt ausblendenElektroinstallation bei KS-Innensichtmauerwerk
Die Ausführung der Elektroinstallation erfordert bei Innensichtmauerwerk eine gewisse Vorplanung, um möglichst günstige Leitungsführungen zu erreichen; dann lässt sie sich jedoch ohne Schwierigkeiten durchführen. Bei der Verlegung sind die VDE-Bestimmungen – z.B. VDE 0100 – zu beachten.
Vorzugsweise sollte bei Innensichtmauerwerk die Elektroinstallation mit Kunststoffmantelleitungen NYM erfolgen. Vor dem Verlegen der Leitungen sollten die Rohbauarbeiten abgeschlossen sein, so dass sich die Handwerker – Maurer und Elektriker – nicht gegenseitig behindern.
Die Zuleitungen vom Zählerkasten bzw. vom Stromkreisverteiler werden auf der Rohbetondecke verlegt. Dabei werden die Leitungen durch Installationsrohre – z.B. Kunststoffpanzerrohr – oder etwa 2 cm hohe Kanäle aus Kunststoffen zweckmäßigerweise vor Beschädigungen geschützt. Die Kanäle und Installationsrohre werden durch geschüttete oder weich federnde Dämmungen überdeckt.
Die NYM-Leitungen werden z.B. in Türlaibungen bis auf die Höhe der Steckdosen oder Schalter hochgeführt und durch eine Horizontalbohrung zu den Schalterdosen geführt. Die Leitungen sind im Endzustand später durch Türfutter und Bekleidungen abgedeckt. Zuleitungen zu Schaltern oder Steckdosen, die sich nicht im Bereich einer Türöffnung befinden, erfolgen durch Einlegen der Leitungen in die Mörtelfugen im Verlauf des Mauerverbandes. Die Fugen bleiben hierfür etwa 25 mm tief ausgekratzt und werden nach dem Verlegen der Leitungen mit Fugenmörtel geschlossen.

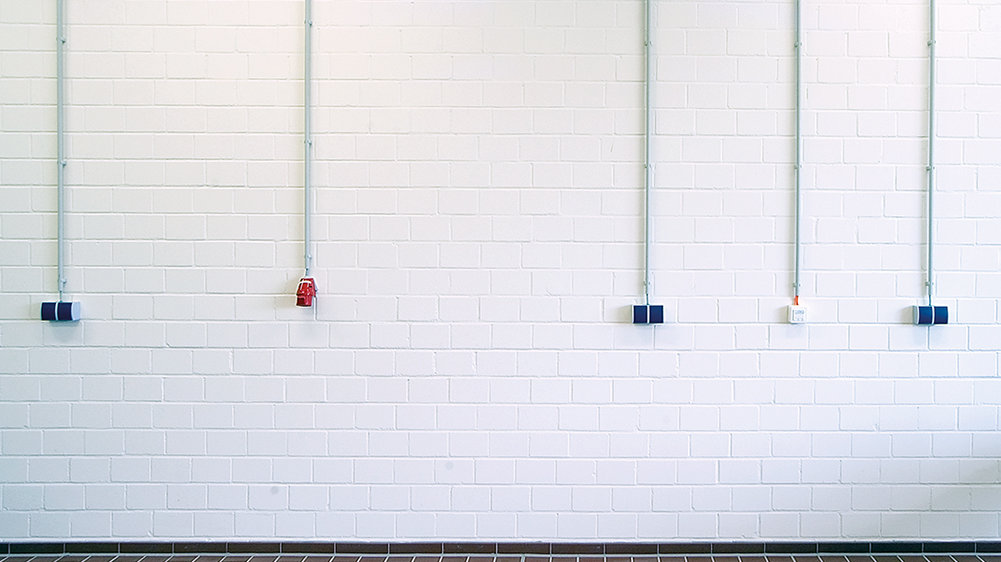

Ähnlich wird bei Wänden verfahren, die einseitig verfliest sind. Die Elt-Leitungen werden auf der später verfliesten Seite – bei geklebten Fliesen im Verlauf der Fugen – verlegt und zu den Steckdosen und Schaltern durch die Wand geführt. Bewährt haben sich außerdem bei Büro-, Verwaltungs- und Industriebauten u.a. Stahl-Türzargen mit Kabelkanal und Auslässen für Schalter und Steckdosen sowie auch sichtbare Leitungsführungen mit oder ohne Kunststoffkanäle. Eine weitere Möglichkeit ist das Einmauern von Installationsrohren (leicht oder mittelschwer) in mindestens 24 cm dicke Wände und das anschließende Einziehen der NYM-Leitungen.
Bei Lampenanschlüssen an Sichtbetondecken werden Elt-Leitungen auf der Rohdecke verlegt und entweder durch ein einbetoniertes Installationsrohr oder durch ein Bohrloch – von unten gebohrt – durch die Decke zum Lampenanschluss geführt.
Grundsätzlich sind für Elt-Installationen bei Sichtmauerwerk nur Schalter-Klemmdosen zu verwenden. Diese sind tiefer als übliche Klemmdosen und ermöglichen das Verklemmen der Leitungen. Das Ausbohren bzw. Ausfräsen für die Schalter- und Steckdosen erfolgt durch übliche Dosensenker. Es können aber auch spezielle KS-Steckdosen-Steine verwendet werden, die sich in den Verband harmonisch einfügen.
